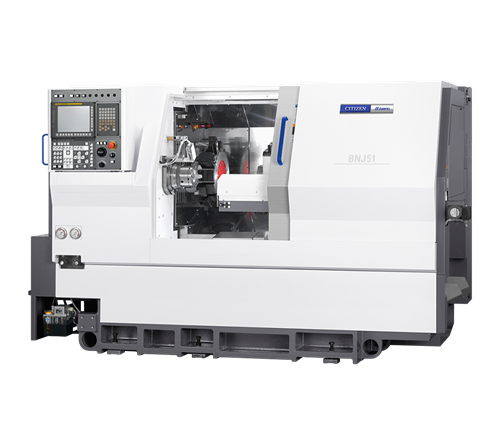

主轴箱固定型CNC自动车床
BNJ42/51
通过具有**形状的背面工作转塔，大幅度削减了空转时间 除了左右同时加工外,还能采用重叠加工，实现了**率加工。大幅度缩短了加工时间。此外，SY型还能完成复合加工。 相对于主轴加工,通过副主轴的移动可实现重叠控制加工
通过偏芯夹具,可实现偏心零件的复合加工
利用主刀塔的Y轴功能，使侧面加工变得更为简单，大直径螺孔以及凹凸部的加工得以实现 机床规格
miyanoList1 mb60" width="959">| 机种 |
| BNJ-42S6 | BNJ-42SY6 | BNJ-51SY6 |
|---|
| 加工能力 | | 标准加工长度 | SP1&SP2 | 100mm |
|---|
| 标准加工径 (把握径) | SP1/SP2 | ø42mm/ø42mm | ø51mm/ø42mm |
|---|
| 移动行程 | | 刀塔移动行程 | X1轴 | 165mm |
|---|
| Z1轴 | 246mm | | Y轴 | - | ±40mm | | 主轴移动行程 | X2轴 | 70mm |
|---|
| Z2轴 | 525mm | | 主轴 | | 主轴旋转速度 | SP1 | 60～6,000 min-1 | 50～5,000 min-1 |
|---|
| SP2 | 50～5,000 min-1 | | 弹簧夹筒型 | SP1 | H-S20、DIN173E | H-S22、DIN177E |
|---|
| SP2 | JPN、H-S16、DIN171E | | 气动卡盘型 | SP1/SP2 | 5"/5"中空 | 6"/5"中空 |
|---|
| 刀具台 | | 刀具台形式 | HD1 | 12角转塔 |
|---|
| HD2 | 6角转塔 | | 旋转刀具(Opt.) | | 旋转刀具*大安装数 |
| 12 |
|---|
| 旋转速度 |
| 60～6,000 min-1 |
|---|
| 加工能力 | 钻孔 | ø13mm |
|---|
| 攻丝 | M10×1.5(S45C-D) | | 电动机 | | 主轴马达 | SP1 Cs | 15/11kw (30分/连续) |
|---|
| SP2 Cs | 7.5/5.5kw (30分/连续) | | 机床大小 | | 机床高度 |
| 1,720mm |
|---|
| 机床面积 |
| 2,780×1,530mm (无切片输送机) |
|---|
| 机床重量 |
| 5,500kg |
|---|
|
