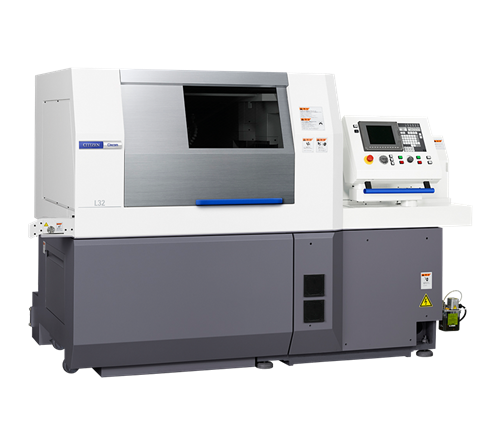

【西铁城走心机】Cincom L32

产品属性

简介：津特机械贸易(上海)有限公司，分别由日本西铁城精机株式会社；MASARU MARUYAMA 共同投资设立。同时也是日本西铁城精机株式会社**···


产品说明

主轴箱移动型CNC自动车床
Cincom L32
采用*新的模块设计，提供*适于需求的自动车床

畅销品L32采用模块设计，产品阵容共包括4种型号。可根据加工需要选择功能，自由地进行组合。

通过引入模块化设计，实现单体*佳规格
从简单加工到复杂处理，均能灵活应对
通过简单的操作就可进行导套式和无导套式的切换

机床规格

型号		L32 VIII	L32 IX	L32 X	L32 XII
*大加工径		ø32mm
*大加工长度	GB机	320mm/1次装夹
*大加工长度	GBL机	工件直径×2.5/1次装夹
主轴*大钻孔直径		ø12mm
主轴*大攻丝直径(攻丝、板牙)		M12(攻丝切削)
主轴通孔直径		ø39mm
主轴旋转速度		Max.8,000min-1
背面主轴*大夹持直径		ø32mm
背面加工*大钻孔直径		ø10mm
背轴*大攻丝直径		M10(攻丝切削)
背面主轴旋转速度		Max.8,000min-1
背面刀具台旋转刀具*大钻孔直径		ø8mm
背面刀具台旋转刀具*大攻丝直径		M6(攻丝切削)
背面刀具台旋转刀具旋转速度		Max.6,000min-1
对向刀具台旋转刀具*大钻孔直径　注）所有型式均为OP		ø8mm
对向刀具台旋转刀具*大攻丝直径　注）所有型式均为OP		M6(攻丝切削)
对向刀具台旋转刀具旋转速度　注）所有型式均为OP		Max.6,000min-1
背面刀具台旋转刀具*大钻孔直径		OP		ø8mm
背面刀具台旋转刀具*大攻丝直径		OP		M6(攻丝切削)
背面刀具台旋转刀具旋转速度		OP		Max.6,000min-1
刀具安装数量		Max.30	Max.36	Max.44	Max.40
刀具尺寸	车刀	□16mm
快速进给速度	X1轴	32m/min
	X2轴	32m/min
	Y1轴	32m/min
	Y2轴	-		24m/min
	Z1轴	32m/min
	Z2轴	32m/min
电机	主轴驱动用	3.7/7.5kW
	排刀旋转刀具主轴驱动用	1.0kW
	背面主轴驱动用	2.2/3.7kW
	对置旋转刀具主轴驱动用	1.0kW　注）所有型式均为OP
	背面刀架台主轴驱动用	OP		1.0kW
	切削油用	0.25kW
输入功率		13.2kVA
中心高度		1,050mm
重量		2,900kg
