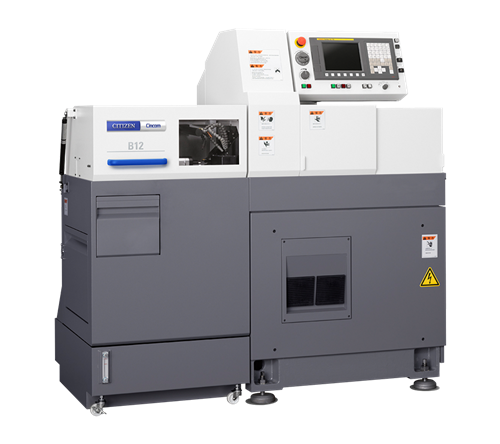

【西铁城走心机】Cincom B12/16E

产品属性

简介：产品说明主轴箱移动型CNC自动车床，西铁城走心机CincomB12/16E在全世界持续畅销的B系列进一步进化自发售以来在全世界畅销的B···

产品说明

主轴箱移动型CNC自动车床
Cincom B12/16E
在全世界持续畅销的B系列进一步进化

自发售以来在全世界畅销的B系列实施了更新换代。在继承了可以说是自动车床的标准的完成度的同时，还大幅度地实现了低价格化。

新增ø16mm型号。加工范围更广
继承热变形补偿功能。实现高精度的连续加工
标准搭载用于开孔的固定循环功能、图纸尺寸直接输入、用户宏等丰富的NC功能

产品规格

cincomList1 mb60" width="959">

型号		B12E II	B12E V	B12E VI	B16E II	B16E V	B16E VI
*大加工直径		ø12mm			ø16mm
*大加工长度		135mm/夹盘(R.G.B.使用时 60mm/夹盘)
正面*大钻孔直径		ø6mm
正面*大攻丝直径(攻丝•板牙)		M6
主轴贯通孔直径		ø20mm
主轴旋转速度		12,000min-1（R.G.B.8,000min-1）			10,000min-1（R.G.B.8,000min-1）
排刀旋转刀具*大钻孔直径		ø5mm	-	ø5mm	ø5mm	-	ø5mm
排刀旋转刀具*大攻丝直径		M4	-	M4	M4	-	M4
排刀旋转刀具主轴旋转速度		4,500 min-1	-	4,500 min-1	4,500 min-1	-	4,500 min-1
背面主轴*大夹持直径		-	ø12mm		-	ø16mm
背面主轴工件*大伸出量		-	30mm		-	30mm
背面加工*大钻孔直径		-	ø5mm		-	ø5mm
背轴*大攻丝直径		-	M3		-	M3
背面主轴旋转速度		-	6,000min-1		-	6,000min-1
刀具安装数量		12	13	16	12	13	16
刀具尺寸	车刀	□10×120mm 或者 60mm
刀具尺寸	刀具安装夹	ø19.05mm(选项:ø20mm)
快速进给速度	X・Y轴	21m/min
	Z轴	15m/min
	A2轴	-	15m/min		-	15m/min
电机	主轴驱动用	2.2/3.7kW
	刀具主轴驱动用	0.5kW	-	0.5kW	0.5kW	-	0.5kW
	背面主轴驱动用	-	1.0kW		-	1.0kW
	切削油用	0.18kW
输入功率		5.2kVA
心高度		1,000mm
重量		1,100kg	1,150kg		1,100kg	1,150kg
